工業流水線條碼自動掃描系統解決方案

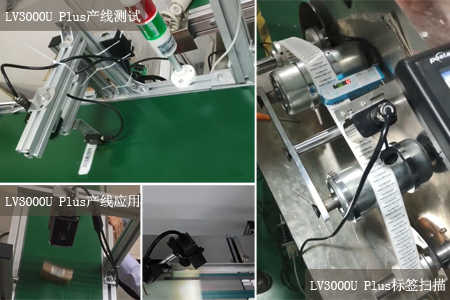

蘇州遠景達（RAKINDA）推出的流水線條碼自動掃描系統解決方案適用于生產制造業的自動流水線，包裝線傳送帶，物流分揀流水線和條碼打印在線檢測等領域。該方案主要運用工業固定式讀碼設備來解決流水線上的條碼檢測問題，并通過判斷讀取條碼的不同狀態來控制流水線的開啟和停止，以實現產線的自動化功能。

隨著物聯網的迅速發展，產品流通的國際化使得對產品追溯以及產品地域化保護要求越來越苛刻，所以產品上包含有產品信息以及商業信息的條形碼，在產品追溯以及地域保護方面起到尤為突出的作用。通過自動條碼掃描系統，客戶能夠更好地看到生產過程中的一些情況，同時也幫助企業對標準產品實現0差錯，以及產品生產過程中的錯誤率達到更好的控制，故提出以下的硬件以及軟件需求。

二、方案實現目標

提高效率：協助庫存管理、量化流程瓶頸和改進、處理供應商印刷變化、減少在制品（WIP）

? 實現更高的產量：減少人工手段、提高讀取速度、減少停機時間；

? 降低成本：減少廢品返工廢料、減少人工掃描工位；

? 保持客戶滿意度：避免錯誤交付和召回；

? 控制可追溯性：產品質量信息、提高資產追蹤、過敏原管理、元件防偽。

三、終端方案

（一）硬件需求

1、工業掃碼器

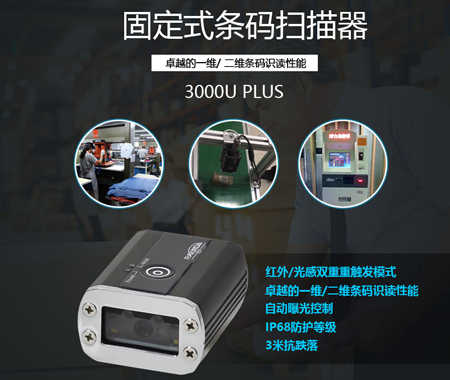

工業用掃碼器采用的是具有超高性價比的LV3000U Plus工業型讀碼器引領國產替代，再也不用為昂貴的進口設備買單；IP68防護等級，產品質量讓您的流水線工作放心、安心，效率大大提高；多接口支持，USB、RS232串口，滿足各種應用場景；簡單的安裝技術，即插即用，便捷使用，固定方便；快速的讀碼效率，1秒鐘讀取4-6個二維碼，1分鐘讀取200個產品；遠景達24小時的服務，讓客戶滿意、放心、省心，它是流水線固定式讀碼器選擇...（當然您也可以選擇昂貴的康耐視Cognex或得利捷等產品）

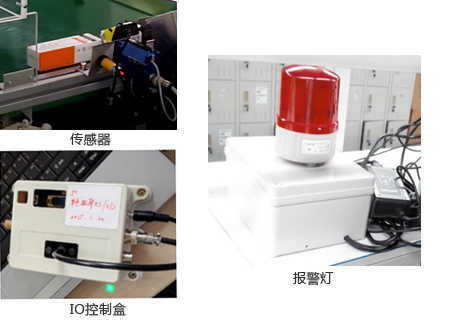

2、IO控制系統

（1）傳感器：感應產品

（2）報警燈：產品沒有讀到可以報警提示

（3）電源適配器跟連接電腦系統串口線

（4）IO控制盒：將上述配件整合

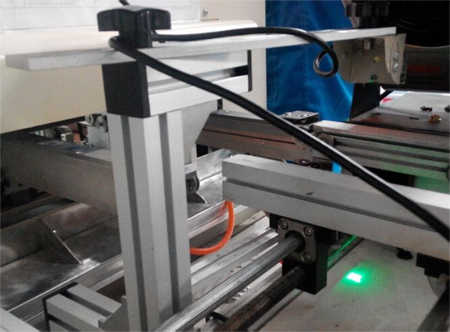

3、支架

因為貴公司現場才有鋁型材作為主體支架，具有高穩定性與易調性，掃描器固定為可以自由旋轉固定支架方便現場調節使用，具體需要根據現場環境定制安裝。

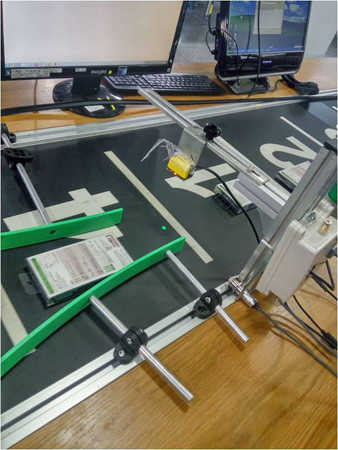

4、導軌

由于流水線工人生產的隨意性會導致物品擺放無序，造成漏掃，錯掃的幾率增大，為保證生產的有序進行，需增加導軌使產品擺放有序。

5、工控電腦

可以及時準確了解到掃描的相關信息。（整套系統的必須品）

（二）軟件需求

配套軟件：定制化配套軟件、統計正確、錯誤、總數量以及數據存儲查詢等。

四、方案實施的特點

1、固定式工業讀碼器采用卓越的解碼技術，掃描精準，可支持高速的流水線條碼讀取；

2、產品小巧、緊湊，工業等級非常高，適用于惡劣的工業環境，且無需人手掃描，大大提高效率，節省人力成本。

五、系統方案實施流程

在實際應用中，由檢驗員輸入訂單號，一般訂單號為四位數輸入或直接掃描當前需要生產產品的條碼，并以此條碼為基準條碼進行掃描比對，記數。

1、掃碼檢測正確

當產品通過傳感器，固定讀碼器掃描比對正確時，指示燈綠色燈亮，并記錄該正確條碼及時間信息；

2、掃碼檢測錯誤

當傳感器發現固定讀碼器有產品條碼無法掃描時；紅色指示燈亮，同時自動將無法讀取到二維碼的產品從流水線上剔除；若此種情況連續出現三次，系統除了按上述自動操作外，同時發出報警聲，并立刻自動停止運行流水線；

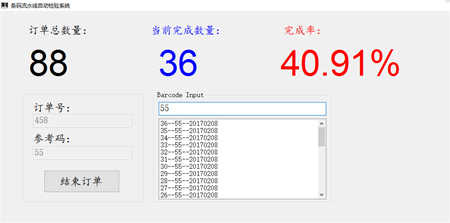

當產品通過傳感器，但固定讀碼器掃描到錯誤條碼，紅色指示燈亮，并自動將讀取到錯誤的二維碼的產品從流水線上剔除，同時系統發出報警聲，并自動停止運行流水線；而檢測員聽到警報聲時，可根據實際情況快速處理已經，停止運行流水線下的產品，并記錄相關錯誤條碼信息。（如以下軟件顯示界面）

3、生產所記錄條碼比對數據以訂單號或訂單號+條碼為文件名保存到數據庫，以便貴司查詢生產情況。

4、上述軟件基本功能，具體會在測試中根據要求進行更改。

六、產品推薦

（1）LV3000U PLUS工業級固定式二維碼掃碼器

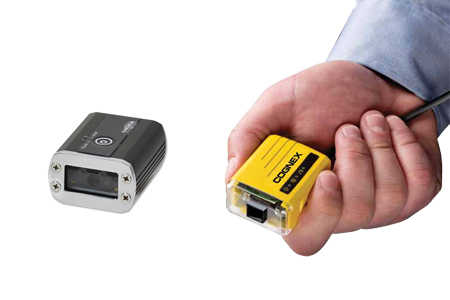

（2）康耐視Cognex系列的工業固定式掃碼器（或得利捷系列產品）
