條碼掃描模塊接口及接線簡介

條碼掃描模塊又被稱為條碼掃描模組和條碼掃描引擎。它是廣泛應用于自動識別領域的核心識別部件，也是對條碼掃描器進行二次開發的關鍵零件之一。



從分類來說，條碼掃描模塊可以分為一維碼模塊和二維碼模塊，按光源可以分為激光模塊與紅光模塊。前者相信大家會很容易理解，一維碼模塊只能掃描一維條碼，二維碼模塊可以掃描一維和二維條碼。



如今,隨著”智慧城市”的不斷發展,不僅移動營銷、物流倉儲、醫療衛生、 公共交通掃碼收費(公交地鐵、車站、高速公路、停車場和機場等)等項目都在著力引進條碼掃描模塊，其他場景如倉儲物流、智能終端、手持設備、金融pos行業、公共服務行業等同樣廣泛應用,這正是由于條碼掃描模塊的高效智能化、精準手機屏幕碼采集帶來的便捷體驗讓物聯網自助終端行業不斷創新。未來，在物聯網+移動互聯網雙加速下，條碼掃描模塊的市場應用前景將更加客觀。



那么我們?cè)诓少?a href="http://www.caizaodi.cn/mozu/" target="_blank" title="條碼掃描模塊">條碼掃描模塊之前，首先需要了解我們所需要的掃描模塊的接口是什么樣子的。目前市場上面有三種接口方式，下面我們就來介紹一下。



1：條碼掃描模塊usb通訊

條碼掃描模塊必須與一臺主機相連方能操作，主機可以為PC主機，POS機、安卓主機等。

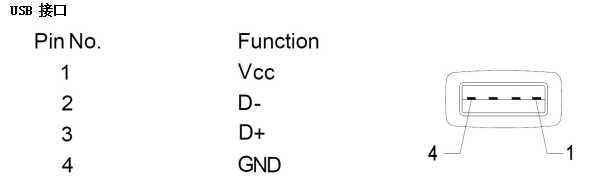

USB 接口





2：條碼掃描模塊RS232通訊

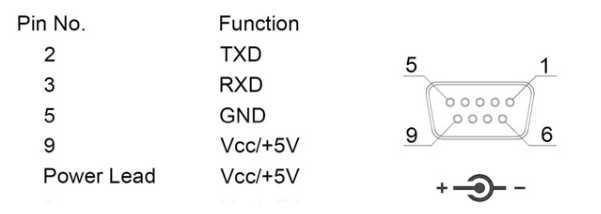

RS232 接口

3：fpc12pin排線

使用FPC 12pin pitch 0.5數據接口，通過下表列出了12PIN連接器的各個PIN腳的名稱和信號說明

	PIN#	信號	I/O	說明
	1	NC	-	懸空
	2	VCC	-	電源
	3	GND	-	電源地
	4	RX	輸入	TTL-RS232接收
	5	TX	輸出	TTL-RS232發送
	6	D-/HOST DATA	輸入/輸出	USB_D- 信號/PS2_HOST DATA
	7	D+/HOST CLK	輸入/輸出	USB_D+ 信號/PS2_HOST CLK
	8	KB DATA	-	PS2_KB DATA
	9	Buzz	輸出	轟鳴器輸出信號
	10	LED	輸出	指示燈輸出信號
	11	KB CLK	-	PS2_KB CLK
	12	KEY	輸入	觸發輸入信號，保持低電平20ms以上可觸發讀碼

歡迎轉載，本文標題：條碼掃描模塊接口及接線簡介 ，轉載請注明原文網址：http://www.caizaodi.cn/jing/1312.html
