LV3396遠距二維碼掃描模塊

產品說明

產品特點

技術參數

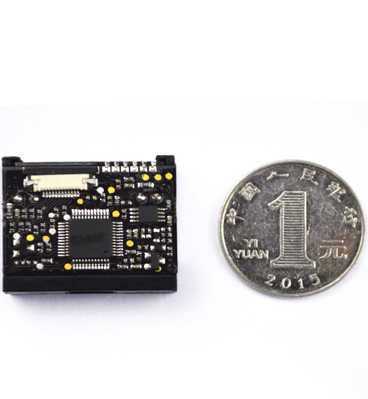

LV3396遠距二維碼掃描模塊介紹

LV3396遠距二維碼掃描模塊采用了國際領先的二維碼解碼芯片，將將先進的圖像識別算法與先進的芯片設計與制造技術融合，簡化了二維條碼識讀產品的設計難度，樹立二維影像產品高性能、高可靠、低功耗的優秀標桿。

LV3396提供了激光十字瞄準指示圖案，可用于輔助使用者將LV3396瞄準目標，更好地識讀條碼目標，提高工作效率。它可以輕松讀取紙張、塑料卡、 LCD 等各種印制介質和顯示介質上的條碼，性能強大。其完全一體化的設計，僅需非常小的安裝空間，而且重量輕，非常便于嵌入到各種產品應用中。

LV3396遠距二維碼掃描模塊特性

◆核心技術

采用自主研發的第六代UIMG核心解碼技術，可快速識讀各類品質的條碼。

◆高集成度

解碼板和攝像頭一體化設計，體積減小到特別，可滿足各類小型化應用的需求（可無縫兼容 LV3096）。

◆清晰的瞄準模式

即使在明亮的陽光下，也能提供清晰的激光十字瞄準，確保準確的掃描條碼。

◆綠色低功耗

采用自主的核心技術，大大降低運行功耗，延長產品的使用壽命。

LV3396遠距二維碼掃描模塊技術參數

掃描性能	圖像傳感器		像素為752×480 CMOS傳感器
	照明對焦		紅光LED（612nm~624nm）激光650nm
	識讀碼制	2D	PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code，漢信碼
	識讀碼制	1D	Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等
	識讀精度*		≥3mil
	典型識讀景深*	EAN-13	60mm~290mm (13mil)
		PDF417	55mm~135mm (6.7mil)
		Code39	55mm~165mm (5mil)
		Data Matrix	55mm~130mm (10mil)
		QR Code	45mm~175mm (15mil)
	符號反差*		≥20%
	條碼靈敏度**		傾斜±55°，偏轉±55°，旋轉360°
	視場角度		水平36°，垂直23°
機械/電氣參數	通訊接口		TTL-232,USB1.1
	外觀尺寸		21.3(W)×15.5(D)×11.6(H)mm
	重量		6.5g
	工作電壓		3.3 VDC±5%
	額定功耗		468mW（典型值）
	電流@3.3 VDC	工作電流	142mA（典型值），204mA（最大值）
		空閑電流	10.2mA
		睡眠電流	<100uA
環境參數	工作溫度		-20℃~55℃
	儲存溫度		-40℃~+70℃
	工作濕度		5%~95%（無凝結）
	環境光照		0~100,000LUX
國際認證			FCC Part15 Class B，CE EMC Class B
配件列表	開發板		開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出
	數據線	USB	USB數據線，用來連接開發板和信息接收主機
	數據線	RS232	RS232數據線，用來連接開發板和信息接收主機
	電源適配器		5V電源適配器，配合RS232數據線給開發板供電
